Синус - Фильтры
Тип:Аксессуары
Синус Фильтр – это Фильтр выходной Арнади-Ф, устанавливаемый на выходе преобразователя частоты для улучшения (приближения к синусоиде) формы кривой выходного тока и напряжения, в результате чего уменьшается шум и вибрация двигателя......
► BROCHURE
|
|
|
|
- Тех. Описание
- Применение
- Скачать
-
Синус Фильтр – это Фильтр выходной Арнади-Ф, устанавливаемый на выходе преобразователя частоты для улучшения (приближения к синусоиде) формы кривой выходного тока и напряжения, в результате чего уменьшается шум и вибрация двигателя.
Возможно исполнение синус фильтров с отводами, заканчивающимися клеммами под винт, кабельными клеммами или токовыми шинами в зависимости от величины номинального тока.
Очень важно правильное включение синус фильтра, потому что непосредственное подключение конденсатора к выходу преобразователя может привести к его повреждению.
По предварительному согласованию возможно исполнение фильтров с другими параметрами, отличными от приведенных в таблице.
Технические характеристики
Рабочее напряжение |
220 VAC – 690 VAC |
Рабочий ток |
15А – 1500А |
Номинальная частота |
50 / 60 Гц |
Несущая частота |
2К – 8К |
Класс изоляции |
F(155oC) - стандартно |
Падение напряжения |
8-12% |
Содержание высших гармоник THDu в выходном напряжении |
<=5% |
Температура окружающей среды |
-25....+45oC, относительнаявлажность не больше 90% |
Степень защиты |
IP 00 – IP 22 |
Шум |
≤ 65 dB |
Изоляционный резистор |
≥ 100 MΩ |
Крепеж |
при помощи крепежных уголков |

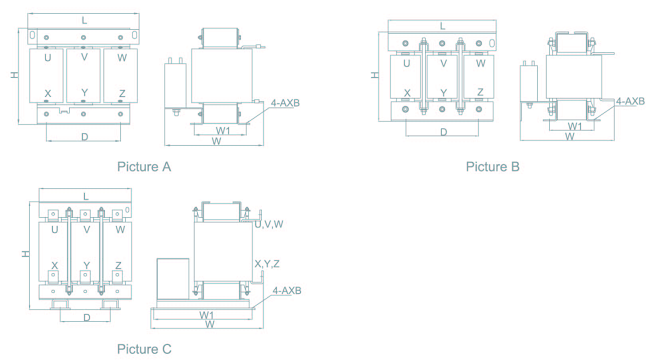

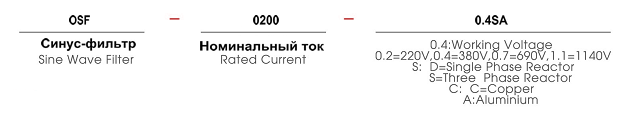

ГАБАРИТНЫЕ РАЗМЕРЫ:
Type of the Electric Reactor
|
Picture NO.
|
Power
|
Rated
|
Insulation
|
Dimension (±5mm)
|
(kw)
|
Current
|
Grade
|
|
(A)
|
|
L
|
W
|
H
|
W1±2
|
D±2
|
A*B
|
OSF-0015-0.4SA
|
Picture A
|
5.5
|
15
|
H
|
245
|
245
|
220
|
96
|
182
|
11*18
|
OSF-0020-0.4SA
|
7.5
|
20
|
H
|
245
|
250
|
220
|
106
|
182
|
11*18
|
OSF-0030-0.4SA
|
11
|
30
|
H
|
245
|
260
|
220
|
116
|
182
|
11*18
|
OSF-0040-0.4SA
|
15
|
40
|
H
|
290
|
270
|
230
|
127
|
214
|
11*18
|
OSF-0050-0.4SA
|
18.5
|
50
|
H
|
290
|
270
|
260
|
127
|
214
|
11*18
|
OSF-0060-0.4SA
|
22
|
60
|
H
|
320
|
270
|
280
|
139
|
243
|
12*20
|
OSF-0080-0.4SA
|
30
|
80
|
H
|
320
|
270
|
280
|
139
|
243
|
12*20
|
OSF-0090-0.4SA
|
37
|
90
|
H
|
320
|
280
|
280
|
149
|
243
|
12*20
|
OSF-0120-0.4SA
|
Picture B
|
45
|
120
|
H
|
375
|
330
|
315
|
164
|
260
|
15*25
|
OSF-0150-0.4SA
|
55
|
150
|
H
|
375
|
345
|
350
|
174
|
260
|
15*25
|
OSF-0200-0.4SA
|
75
|
200
|
H
|
405
|
375
|
350
|
194
|
260
|
15*25
|
OSF-0250-0.4SA
|
110
|
250
|
H
|
405
|
450
|
355
|
214
|
260
|
15*25
|
OSF-0300-0.4SA
|
132
|
300
|
H
|
435
|
450
|
385
|
205
|
350
|
15*25
|
OSF-0360-0.4SA
|
160
|
360
|
H
|
435
|
450
|
435
|
205
|
350
|
15*25
|
OSF-0450-0.4SA
|
185
|
450
|
H
|
435
|
460
|
430
|
215
|
350
|
15*25
|
OSF-0500-0.4SA
|
Picture C
|
220
|
500
|
H
|
480
|
580
|
560
|
460
|
300
|
15*25
|
OSF-0600-0.4SA
|
280
|
600
|
H
|
480
|
600
|
560
|
480
|
300
|
15*25
|
OSF-0660-0.4SA
|
315
|
660
|
H
|
480
|
620
|
560
|
500
|
300
|
15*25
|
OSF-0750-0.4SA
|
355
|
750
|
H
|
680
|
510
|
585
|
315
|
360
|
15*25
|
OSF-0900-0.4SA
|
400
|
900
|
H
|
680
|
490
|
640
|
295
|
360
|
15*25
|
OSF-1200-0.4SA
|
500
|
1200
|
H
|
680
|
510
|
610
|
315
|
360
|
15*25
|
OSF-1500-0.4SA
|
630
|
1500
|
H
|
680
|
490
|
660
|
295
|
360
|
15*25
|
-
Синус фильтры широко используются для обеспечения защиты изоляции мотора. Использование данного виды фильтра позволяет существенно продлить эксплуатационный период мотора, а также существенно снизить уровень шума его работы. Устанавливаются синус фильтры на выходе преобразователя. Благодаря фильтру выходное напряжение изменяет выходную форму, которая формируется посредством ШИМ, устраняя высшие гармоники, из-за появления которых создаются потери не только в кабельной линии, но и двигателе. Применение синус фильтра позволяет использовать моторные кабели неэкранированного типа любой длины.
-
|
|
|
|
