DX серия Температурный регулятор с LCD индикацией

Терморегулятор серии DX оснащен легко читаемым ЖК-дисплеем и представляет собой интеллектуальный цифровой регулятор температуры, разработанный компанией NIETZ.

Эта модель отличается крупными белыми символами, отображающими значение параметра (PV). Для отображения буквенно-цифровых символов параметра (PV) и значения параметра (SV) используется 11-сегментный код, что повышает читаемость. Регулятор температуры имеет высокоскоростной период опроса 50 мс и точность отображения ±0,3%. Компактная конструкция, глубина 45 мм, позволяет легко установить регулятор в ограниченном пространстве (модель DIN 48 x 48 мм). Серию DX можно настраивать и контролировать с помощью ПК через порт RS485. Доступны различные размеры для гибкой установки в различных условиях.

info@nietz.cn +86 13764513349 Запрос

Особенности

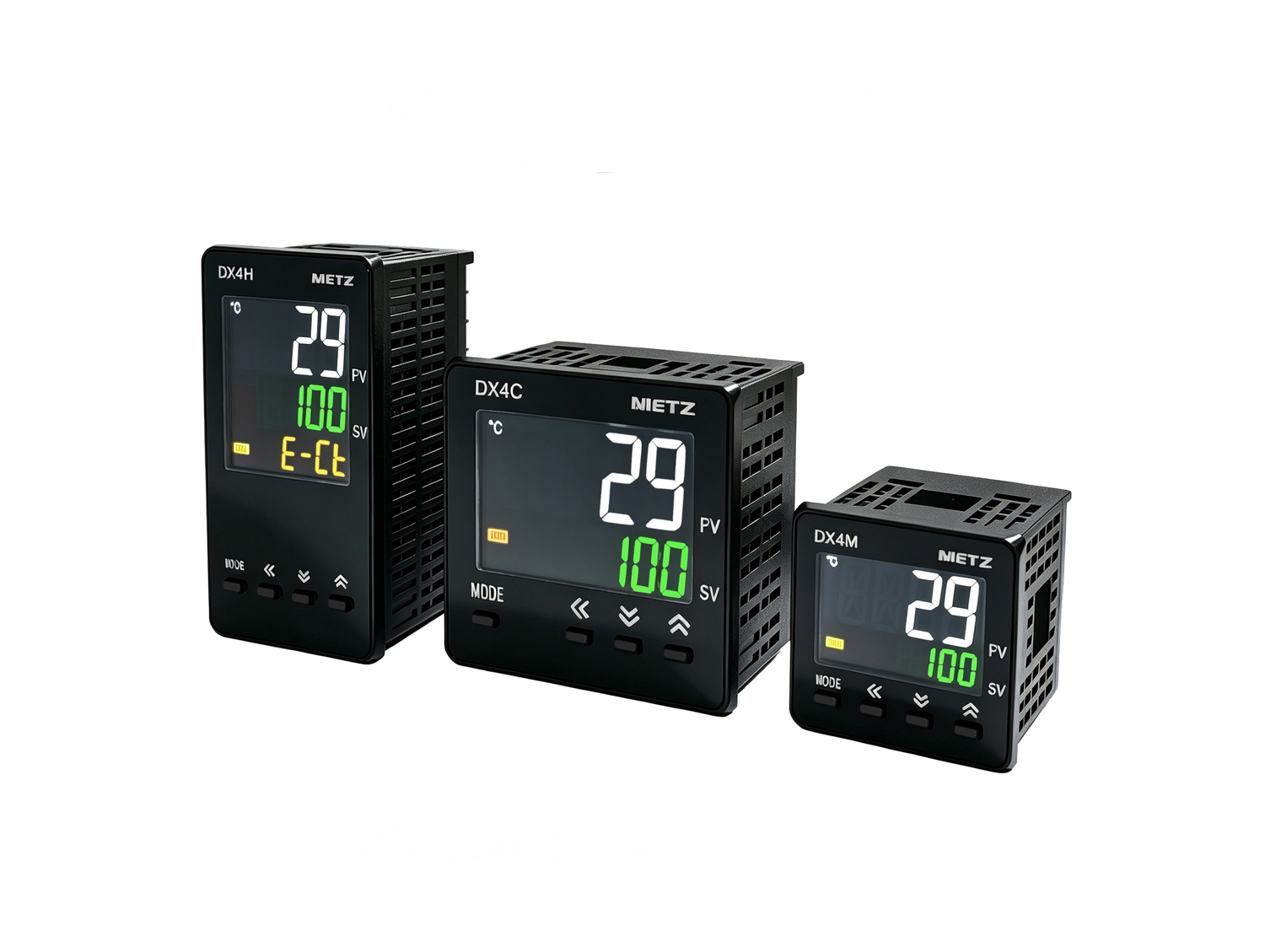

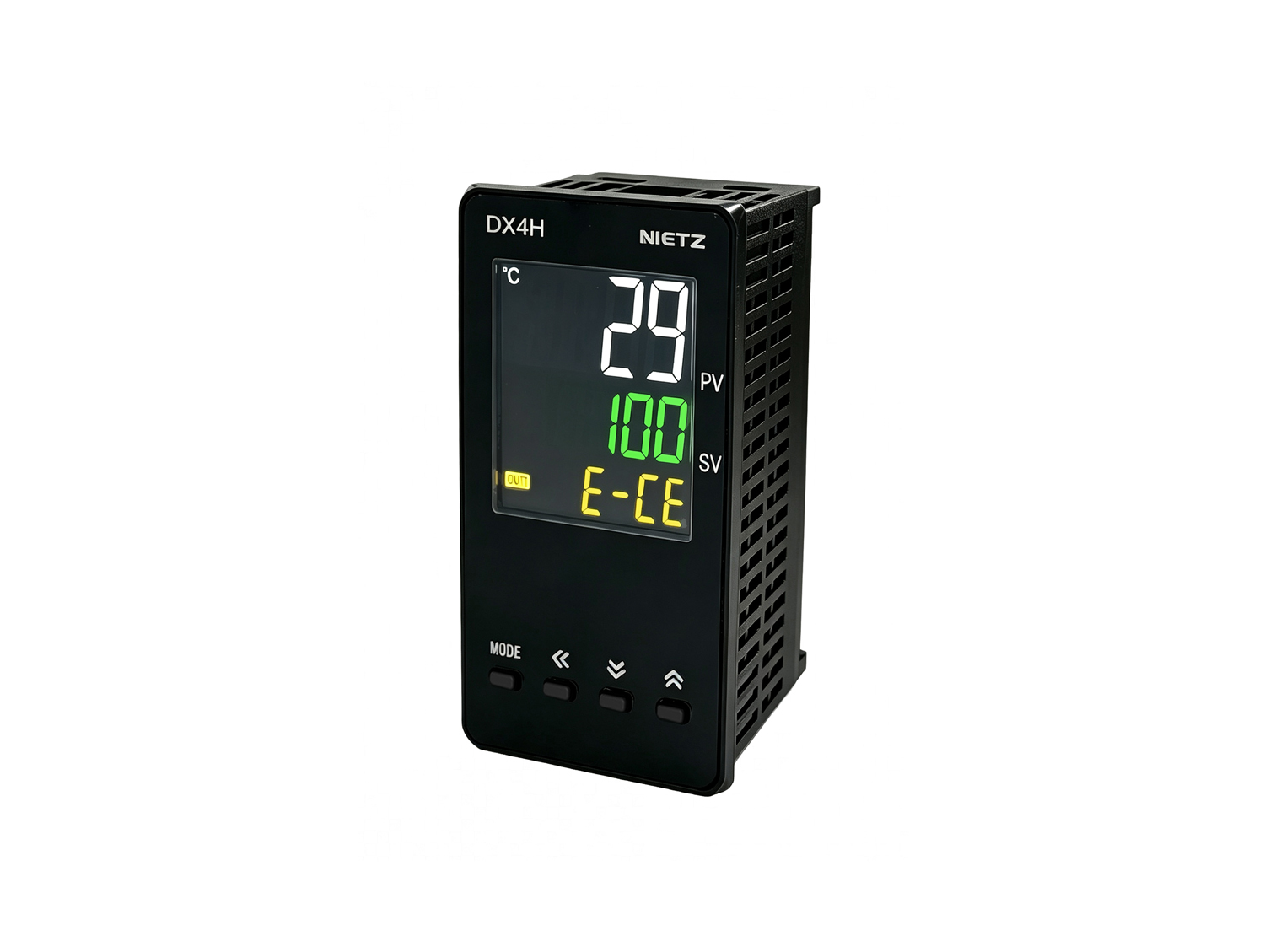

- 3 размера: 48 x 48 мм (DX4M); 48 x 96 мм (DX4H); 72 x 72 мм (DX4C)

- Высокочастотная выборка 50 мс и точность отображения ± 0,3%

- Большой ЖК-дисплей с легко читаемыми белыми символами, указывающими фотоэлектрические характеристики

- Выход драйвера SSR / токовой выход / релейный выход могут переключаться

- Варианты управления выходом драйвера SSR (функция SSR): стандартное управление включением/выключением, управление циклом, управление фазой

- Оснащен функцией синхронизации

- Поддержка коммуникационного выхода: RS485

- Настройка параметров через ПК (связь по RS485)

- Толщина 45 мм, компактная конструкция экономит место при установке

Contrôleurs de température, Régulateur de Températur, Controlador de Temperature, temperaturni kontroleri, Регулаторите на температурата ; терморегулатори;Температурни контролери; Термоконтролер, PID Sıcaklık Kontrol Cihazları, CONTROLE DA TEMPERATURA, Controlador de Temperatura, Regulator temperatury, Kontroler temperatury

Спецификации

Sepecification
Series		DX4M	DX4C	DX4H
Power suuply	AC Power	100-240VAC~50/60Hz
	AC/DC Power	24VAC~50/60Hz, 24-48VDC
Allowable voltage range		90 to 110% of rated voltage
Power consumption	AC Power	Max. 8VA
Display method		11 segment (PV: white, SV: green), other display part(yellow) LCD method
Character size	PV(W×H)	7.2×14.0mm	10.7×17.3mm	7.2×15.8mm
	SV(W×H)	3.9×7.56mm	6.8×11.0mm	6.2×13.7mm
Input type	RTD	DIN Pt100Ω, Cu50Ω (Allowable line resistance max.5Ω per a wire)
	TC	K(CA), J(IC), L(IC), T(CC), R(PR), S(PR)
Reveal precision *2	Thermal resistance	- Normal temperature(23℃ ± 5℃): (PV ± 0.3% or ±1℃, select the higher one) ± 1 digit - Ambient temeperature range: (PV ± 0.5% or ±2℃, select the higher one)± 1 digit
	Thermal couple
Control output	Relay	250VAC~3A; 30VDC~3A, 1a
	SSR	12VDC~ ±2V 20mA below	13VDC~ ±3V 20mA below
	Electric current	DC 4-20mA ( load impedance below 500 Ω)
Option output	Alarm output	AL 1, AL2 Relay: 250VAC~ 32A 1a
	Transfer output	DC 4-20mA ( load impedance below 500 Ω, output accuracy: ± 0.3% F.S )
	Communication output	Modbus RS485
Control method		ON/OFF control, P, PI, PD, PID controls
Regulating sensitivity		1 to 100℃/℉ (0.1 to 50.0℃/℉) changeable
Proportional band(P)		0.1 to 999.9℃/℉
Integral time(I)		0 to 9999 sec.
Derivative time(D)		0 to 9999 sec.
Control period(T)		0.5 to 120.0 sec.
Manual reset		0.0 to 100.0%
Sampling period		50ms
Withstand voltage		3000 VAC 50/60Hz 60s (between 1st side and 2and side)
Vibration resistance		5~55Hz (period 60s) amplitude 0 745mm, X Y Z all direction, two hours
Relay life span	Mechanical	OUT: AL1/2: Over 500 more than ten thousand times
	Electrical	OUT: AL 1/2: Over 20 more than ten thousand times (250VAC 3A resistive load)
Insulation resistance		Min. 100MΩ(at 500VDC megger)
Anti-interference		Square wave interference generated by interference simulator 1 µs) ±2KV R phase, S phase
Outage compensation		Approx. 10 years (non-volatile semiconductor storage)
Environment	Ambient temp.	-10 to 50℃, Shotage: -20 to 60℃
	Ambient humi.	35 to 85%RH, Shotage: 35 to 85%RH
Protecdtion Class		IP50 (Front part, IEC sepcification)
Insulation type		Double insulation or reinforced insulation (symbol: back, between the 1 st and 2 nd sides and withstand voltage: 3 kV)
Weight		Approx. 146g (approx. 85.7g)	Approx. 233g (approx. 143g)	Approx. 214g (approx. 133g)

Приложение

Подъемник
Кран
Лифт

Скачать

User manual DX temp. controller

5.58MB
