Волновые гармонические редукторы представляет себя отсутствие люфта, высокая точность передачи движения, компактность. Он ередает движение с помощью циклического возбуждения волн деформации в гибкой части передачи. Популярно применяется для привода высокоточных станков и обрабатывающих центров,  промышленные и андроидные роботы, технологическое оборудование для различных отраслей промышленности, телекоммуникационное и оптическое оборудование, авиационную и космическую промышленность.



Принцип действия волновых редукторов:

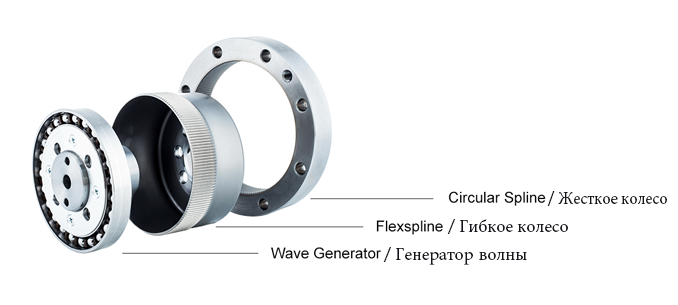

В состав волновой зубчатой передачи конструкции входят три основных элемента: генератор волны, гибкое кольцо и жесткое кольцо.



- Генератор волны – это тонкостенный шарикоподшипник, напрессованный на эллиптическую втулку.

- Гибкое кольцо – тонкостенное зубчатое колесо с внешним зубом. Когда при сборке внутрь кольца устанавливается генератор волны, то оно деформируется, принимая форму генератора.

- Жесткое кольцо представляет собой зубчатое кольцо с внутренним зубом.
