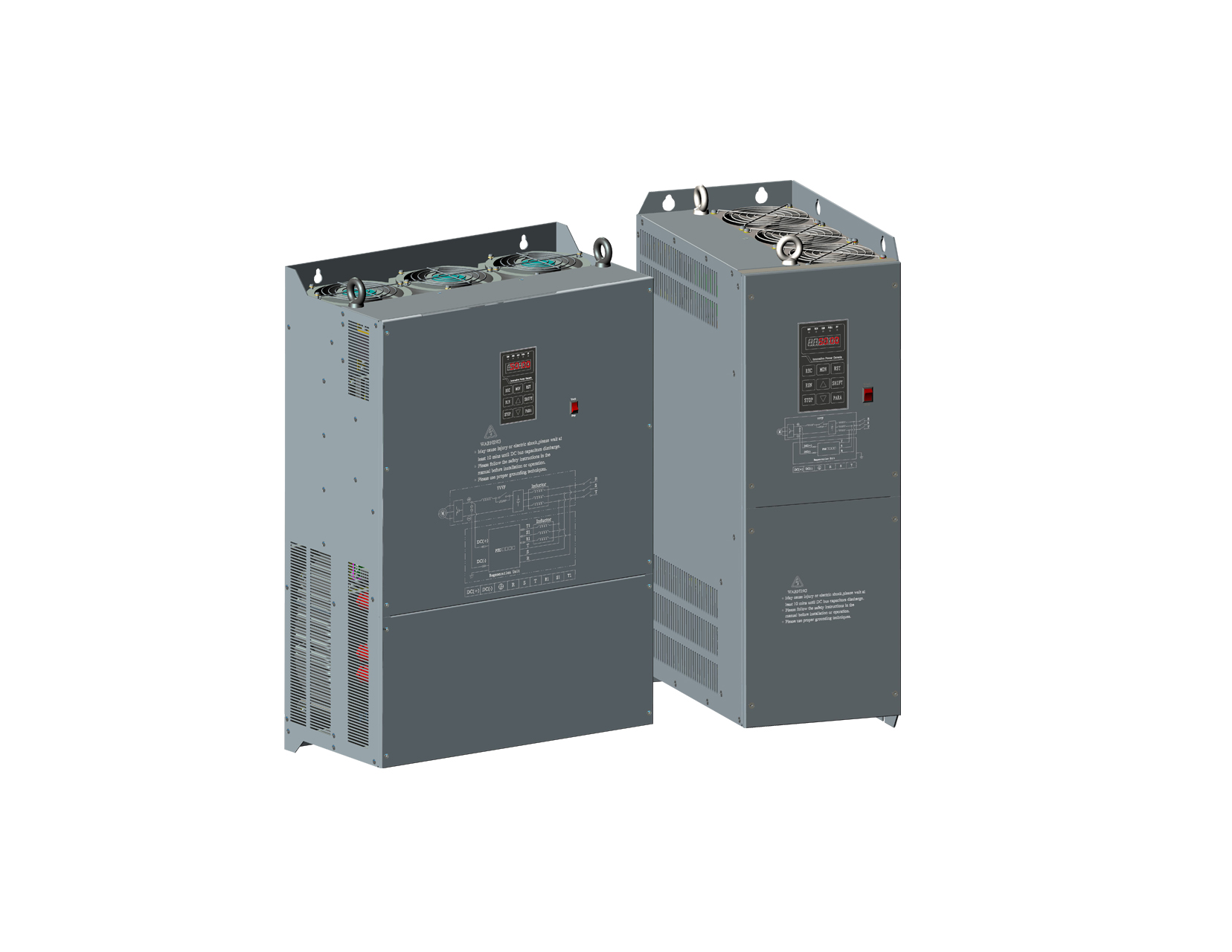

Модуль рекуперации энергии NZR
Модуль рекуперации энергии NZR
Модуль рекуперации энергии NZR
products
NZR-132kW
微信图片_2025-07-04_222505_933
Модуль рекуперации энергии NZR

Рекуператоры NZR предназначены для преобразования излишней энергии, накопленной в преобразователях частоты, при торможении асинхронных двигателей с высокоинерционной нагрузкой. Рекуператор REG2000 заменяет собой и является альтернативой традиционному комплекту: тормозной модуль + тормозной резистор.

Преимущества рекуператоров NZR:

  • Значительное снижение уровня гармоник и приближение коэффициента мощности к 1, использование широтно-импульсной модуляции позволяет генерировать ток практически синусоидальной формы на стороне переменного тока

  • Компактная конструкция со встроенным дросселем

  • Компактная конструкция; Простота монтажа

  • Замена традиционных тормозных резисторов: не требуется рассеивание большого количества тепла; возврат до 95% энергии торможения в сеть для использования другими электропотребителями (при использовании тормозных резисторов эта энергия не шла в полезную работу)

  • Увеличение тормозного момента с 125 % (в случае тормозного резистора) до 150 %, что позволяет сократить время цикла и повысить быстродействие и производительность оборудования

  • Встроенный MODBUS 485 для контроля потребления электроэнергии и мониторинга полученной экономии затрат

  • Высокая гибкость применения, совместимость с преобразователями частоты и сервоприводами всех марок

  • Возможность параллельного соединения рекуператоров для наращивания мощности


info@nietz.cn +86 13764513349 Запрос
Особенности

Инструкции по выбору продукции

  • Адаптивная мощность двигателя рассчитывается на основе уровня сетевого напряжения в качестве эталона, без необходимости увеличения или уменьшения емкости. В случаях, когда эффективность генерации двигателя относительно высокая, при выборе модели необходимо увеличить мощность на один уровень.

  • При применении к синхронным двигателям с постоянными магнитами (эффективность генерации синхронного двигателя с постоянными магнитами той же мощности выше на один уровень, чем у асинхронного двигателя) при выборе модели необходимо увеличить мощность на один уровень.

  • Стандартный тип (серия S) с тормозным моментом 110% подходит для: центрифуг, токарных станков, текстильных машин, печатных машин, сахарных сепараторов, промышленных дегидраторов, упаковочных машин, стamping machines, нефтяных насосов, перемоточных машин, бумажных машин, шпинделей, поперечных плановок и т.д. Если вы не уверены в выборе, пожалуйста, выберите тяжелый (серия H) синусоидальное устройство обратной связи энергии NZR. В случае аварийного торможения двигателя (когда двигатель останавливается с высокой скоростью или тормозит под тяжелой нагрузкой, время аварийного торможения двигателя менее 8 секунд) при выборе модели необходимо увеличить мощность на один уровень.

  • Тяжелый тип (серия H) с тормозным моментом 150% подходит для: кранов, подъемников, лифтов, башенных кранов, лебедок, канатных машин, портовых воротных машин, угляных комбайнов, конвейеров с обратной лентой, лебедок, прокатных машин, движков, кранов, размотки имотки, волоконных машин, волоконных машин, подъемных машин, катушек, шлюзов и т.д.

  • Постоянный тип (серия C) с тормозным моментом 220% подходит для постоянных беспрерывных обратных связей, обычно используется для динемометров и сетевых обратных связей генераторов.

  • 25% номинального тока DTC относится к номинальному току обратной связи машины в режиме работы 1/4. То есть: за 2 минуты (мин — минуты) обратная связь работает непрерывно 0,5 минуты и останавливается на 1,5 минуты.

  • 50% номинального тока DTC относится к номинальному току обратной связи машины в режиме работы 1/2. То есть: за 2 минуты (мин — минуты) обратная связь работает непрерывно 1 минуту и останавливается на 1 минуту.

  • 100% номинального тока DTC относится к номинальному току обратной связи машины при непрерывной беспрерывной работе.

  • Пиковый ток может работать непрерывно в течение 3 секунд (с — секунды).


Спецификации
ПунктСпецификация
Источник питанияЭлектросеть3 фазы 190ВАЦ~250ВАЦ; 280ВАЦ~480ВАЦ; 530ВАЦ~790ВАЦ
Частота40Гц~70Гц
УправлениеУправление токомУправление векторным пространством, гармоническое искажение тока и напряжения <5% при 100% нагрузке
Управление выходомИнтеллектуальное предиктивное управление напряжением постоянного тока на шинах
Обратная связь выпрямителя/Напряжение обратной связи330ВДЦ (класс 220ВАЦ) ±150ВДЦ регулируемое; 600ВДЦ (класс 380ВАЦ) ±200ВДЦ регулируемое; 1000ВДЦ (класс 660ВАЦ) ±200ВДЦ регулируемое
Управление вентиляторомВключение при 43℃, отключение при 40℃ или программируемый режим управления
ЗащитаПерегрузка током, перегрузка, ограничение тока, короткое замыкание постоянного тока, пере напряжение постоянного тока, недостаточное напряжение постоянного тока, перегрев, аномалия амплитуды сети, аномалия частоты сети, аномалия фазы сети, короткое замыкание переменного тока, защита от неисправностей входа внешнего терминала EXT и т.д.
ДисплейИндикация режимаПитание, мониторинг, разрешение операции, неисправность, изменение параметров, индикация состояния обратной связи выпрямителя/обратной связи, отображение данных с клавиатуры и т.д.
Условия установкиМесто установкиВ шкафу, высота не более 1000м (на каждые 1000м высоты необходимо снижать нагрузку на 10%), без прямого солнечного света, без проводящей пыли и коррозионных газов
Температура окружающей среды-10 ~ 40℃, хорошая вентиляция
Влажность окружающей среды90% RH и ниже (без конденсации)
Вибрация0,5g и ниже
Воздуховая средаБез пыли, прямого солнечного света, коррозионных газов, горючих газов, нефтяных дымов, пара, воды и т.д., не содержит слишком много соли
Метод установкиНастенная монтаж, IP20
Среда храненияТемпература окружающей среды-40~70℃
Влажность окружающей среды5~95％RH
Воздуховая средаБез пыли, прямого солнечного света, коррозионных газов, горючих газов, нефтяных дымов, пара, воды и т.д., не содержит слишком много соли
Приложение

  • Стандартный тип (серия S), тормозной момент составляет 110%, подходит для: центрифуг, токарных станков, текстильных машин, печатных машин, сахаросепараторов, промышленных обезвоживателей, упаковочных машин, стampingовых машин, насосных агрегатов, перемоточных машин, бумажных машин, шпинделей, планшетных фрезеров и т.д. Если вы не уверены в выборе, пожалуйста, выберите тяжелый тип (серия H) устройство обратной связи энергии синусоидального сигнала NZR. В случае аварийной остановки двигателя (когда двигатель останавливается с высокой скоростью или при торможении тяжелой нагрузки, время аварийной остановки двигателя менее 8 секунд), при выборе модели требуется увеличить мощность на один уровень.

  • Тяжелый тип (серия H), тормозной момент составляет 150%, подходит для: кранов, подъемников, лифтов, башенных кранов, лебедок, канатных машин, портовых воротных машин, угляных комбайнов, конвейеров с нисходящим транспортером, лебедок, прокатных машин, движков, кранов, размотки и намотки, волоконных машин, волоконных станков, подъемных кресел, бочонков, судовых шлюзов и т.д.

  • Постоянный тип (серия C), тормозной момент составляет 220%, подходит для постоянных беспрерывных обратных связей, обычно используется для динамометров и сетевых обратных связей генераторов.
