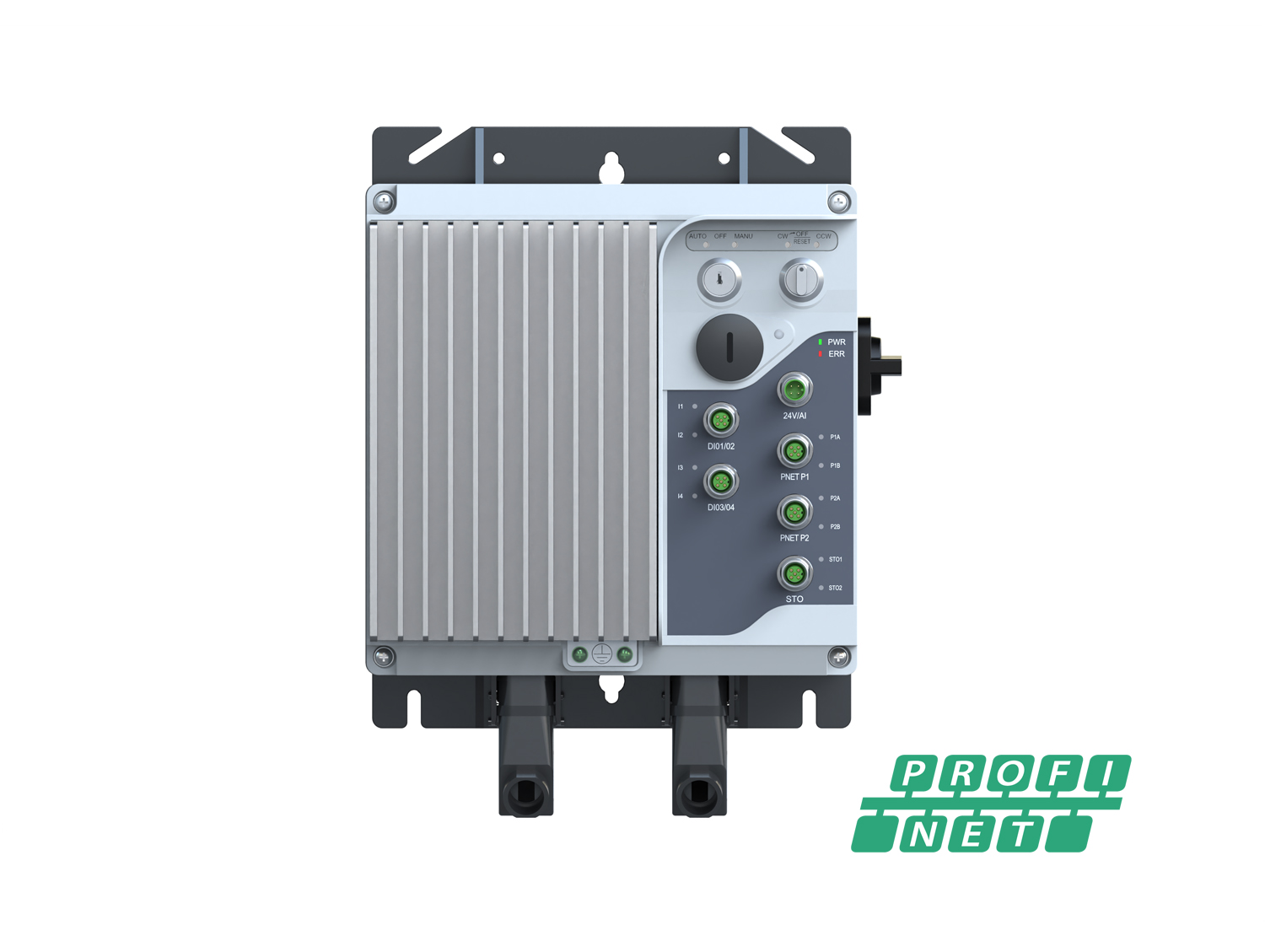

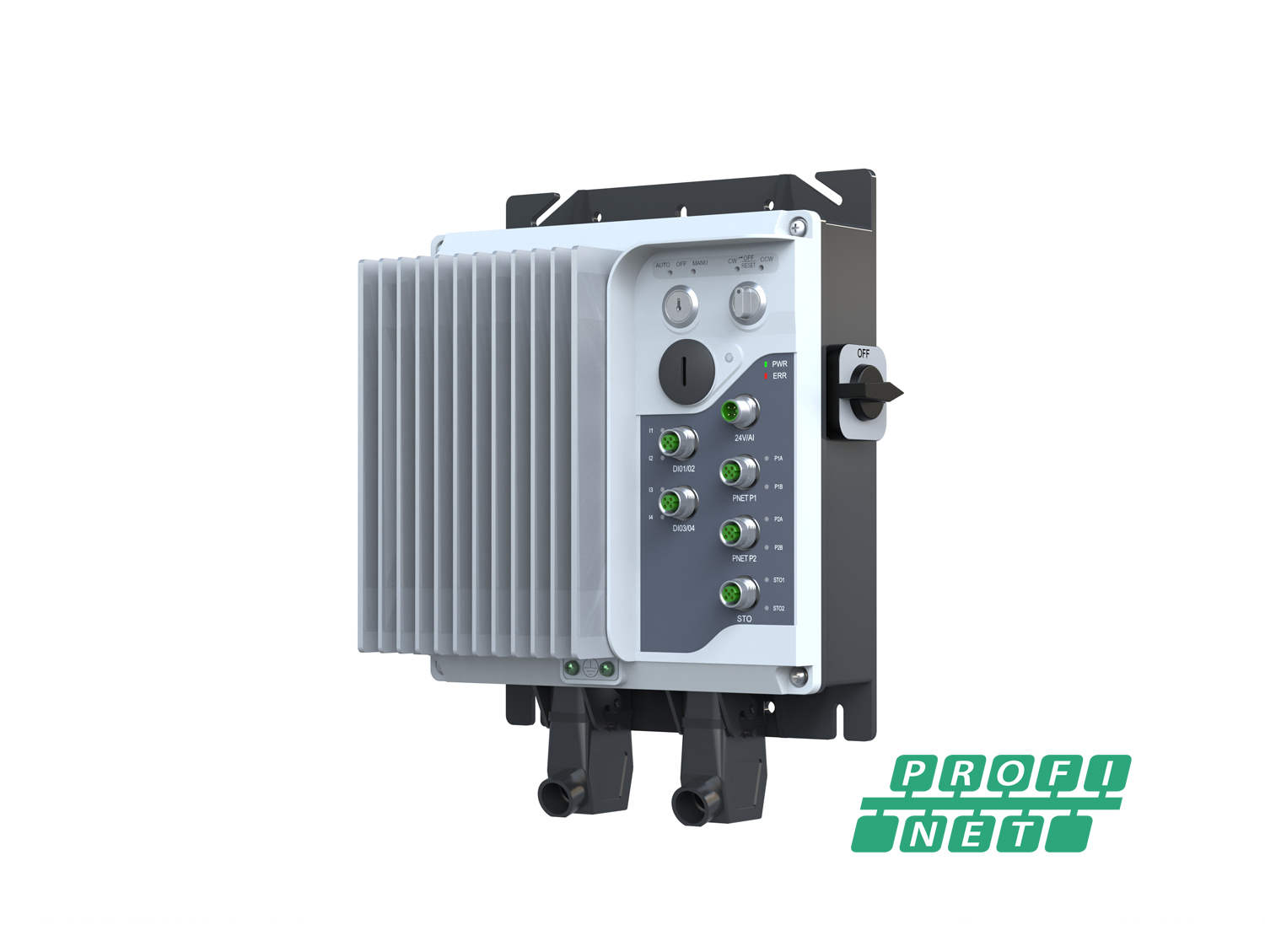

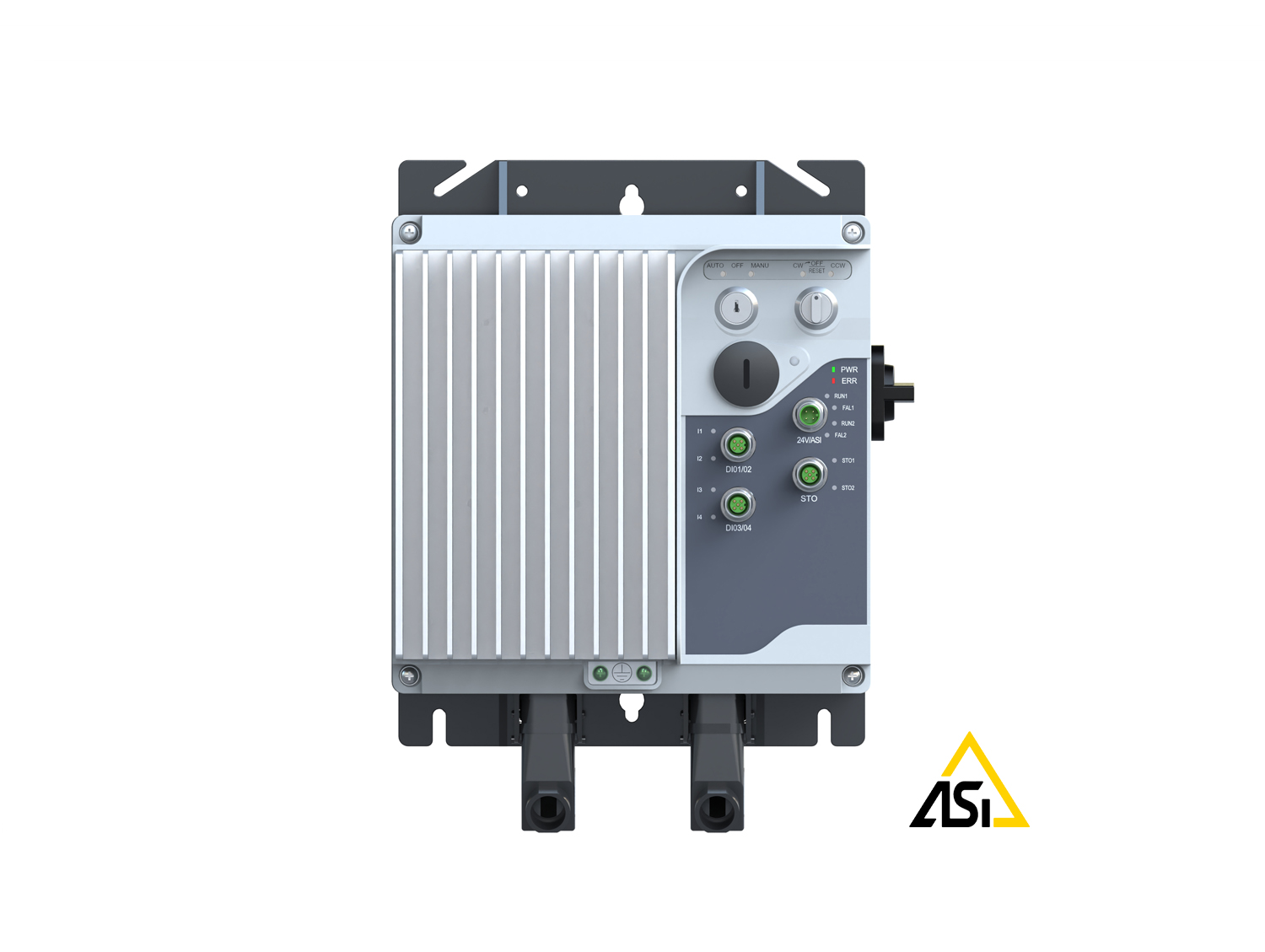

NZ2400DR Преобразователей частоты предназначена для задач специального подъёмно-транспортного оборудования в промышленности, в которых требуется децентрализованный привод с поддержкой коммуникации Modbus RS485, AS Interface, EtherCAT and PROFINET
| Входное напряжение, В | Диапазон мощности, кВт |
| 380~480 | 0.75–7.5 |
|   |
NZ2400-DR серия децентрализованный частотный преобразователь предлагает решение с высокой степенью защиты IP65, компактными размерами и экономической эффективностью для ваших применений. Концепция децентрализованной системы позволяет индивидуально управлять двигателями непосредственно рядом с технологическим процессом. Это значительно снижает затраты на прокладку кабелей, улучшает электромагнитную совместимость и минимизирует тепловые потери, тем самым повышая общую эффективность вашей системы. NZ2400-DR может осуществлять связь через полевые шины AS Interface, EtherCAT and PROFINET.
Ключевые особенности:
- Распределенная структура с высокой степенью защиты IP65, обеспечивающая гибкость выбора места установки.
- Конструкция с выключателем обслуживания для удобного цикла включения/отключения питания. Применена технология "горячей замены" для удобства plug-and-play.
- Переключатель режимов с ключом для переключения между локальным/дистанционным режимом, что позволяет удовлетворять разнообразные эксплуатационные потребности.
- Функция безопасного отключения момента (STO), обеспечивающая аппаратное отключение напрямую и соответствующая требованиям по безопасности конструкции машин.
- Интегрированная связь Modbus RS485, AS Interface, EtherCAT and PROFINET.
- Интегрированное обнаружение температуры двигателя и управление тормозом двигателя.
- Встроенные тормозные модули и резистор для быстрого замедления/остановки.
Преимущества, которые получаете благодаря NZ2400-DR децентрализованной приводной технике:
l уменьшенный шкаф контроля и управления;
l минимальные работы по монтажу и прокладке кабелей;
l простое обслуживание;
l быстрый ввод в эксплуатацию благодаря предварительной настройке на заводе;
l изменения и расширения конструкции системы легко доступны в любое время;
l снижение затрат на разработку оборудования;
l менее сложная структура системы;
l повышение эффективности всей системы привода.
Item | Specification | ||
Basic Functions | Control method | V/F control Open-loop vector control (no PG) | |
Maximum frequency | 0～599Hz | ||
Input Voltage | AC380V～500V±10% | ||
Carrier frequency | 0.5kHz～16kHz The carrier frequency can be automatically adjusted according to the load characteristics. | ||
Input frequency resolution | 0.01Hz | ||
Starting torque | 0.5Hz/150%（no PG）； | ||
Speed range | 1:100 | ||
Steady speed accuracy | ±0.5% | ||
Overload capacity | 150% rated current 60s；180% rated current 3.0s。 | ||
Torque boost | Self-torque boost; Manual torque boost 0.1%～30.0% | ||
V/F curve | Three modes: linear type; multi-point type; N-power type V/F curve (1.2 power, 1.4 power, 1.6 power, 1.8 power, 2 power) | ||
V/F separation | 2 methods: full separation, semi-separation | ||
Acceleration and deceleration curve | Straight or S-curve acceleration and deceleration mode. Four acceleration and deceleration times, acceleration and deceleration time range 0.0～6500.0s | ||
DC braking | DC braking frequency: 0.00Hz~maximum frequency Braking time: 0.0s~36.0s Braking action current value: 0.0%~100.0% | ||
Jog control | Jog frequency range: 0.00Hz～50.00Hz. Jog acceleration/deceleration time: 0.0s～6500.0s. | ||
Simple PLC, Multi-speed operation | Achieve up to 4 speeds through built-in PLC or control terminals | ||
Built-in PID | It is easy to realize the closed-loop control system of process control | ||
Automatic voltage regulation AVR） | When the grid voltage changes, it can automatically keep the output voltage constant | ||
Overpressure and overcurrent speed control | Automatically limit current and voltage during operation to prevent frequent over-current and over-voltage tripping | ||
Fast current limiting function | Minimize overcurrent faults and protect the normal operation of the inverter | ||
Torque limitation and control | Automatically limit the torque during operation to prevent frequent overcurrent tripping; closed-loop vector mode can achieve torque control | ||
Personalisation functions | Excellent performance | Asynchronous motor control with high-performance current vector control technology | |
Power outage Non-stop | During a momentary power outage, the load feedback energy compensates for the voltage drop, allowing the inverter to continue running for a short period of time. | ||
Fast current limiting | Avoid frequent overcurrent faults in inverters | ||
Timing control | Timing control function: set time range 0.0min～6500.0min | ||
Communication method support | Modbus RS485 / ASI, Profinet, EtherCAT | ||
Operation Control | Command source | Operation panel setting, control terminal setting, Modbus RS485 / ASI / Profinet / EtherCAT communication setting | |
Frequency Source | Digital setting, Modbus RS485 / ASI / Profinet / EtherCAT setting. Switchable | ||
Auxiliary frequency source | Flexible auxiliary frequency fine-tuning and frequency synthesis | ||
Input Terminals | ASI version | 4 digital input terminals 2 STO terminal 1 motor temperature input terminal (TF/PT100/PT1000 optional) | |
Profinet / EtherCAT version | Optional 1 unit AI analog input terminal Max support 4 digital input terminals 2 units STO terminals 1 motor temperature input terminal (TF/PT100/PT1000 optional) | ||
Display and protection configuration | LED display | Display parameters | |
Protection function | Power-on motor short circuit detection, input and output phase loss, overcurrent, overvoltage, undervoltage, overheating, overload protection, etc. | ||
EMC filter | Built-in, C3 level | ||
Braking resistor | Built-in, specification 250W 200Ω | ||
Place of use | Indoors, away from direct sunlight, dust, corrosive gas, flammable gas, oil mist, water vapor, dripping water or salt, etc. | ||
Environmental conditions | Altitude | Less than 1000m | |
Ambient temperature | －25℃～＋40℃ (When the ambient temperature is 40℃～50℃, please use it at a reduced rating) | ||
Humidity | Less than 95% RH, no condensation | ||
Vibration | Less than 5.9m/s2（0.6g） | ||
Storage temperature | －20℃～＋60℃ | ||
Protection level | IP65 | ||
Децентрализованный частотный преобразователь NZ2400-DR раскрывает свой полный оптимизационный потенциал в таких областях, как конвейерные системы, сортировочные системы, системы обработки багажа и грузов, складская и дистрибьюторская логистика, а также сортировка почты и распределение посылок.
